GH-860標準客房智能控制器，主要用于信號采集、內部通訊及控制輸出，包含燈 光智能控制、服務功能控制、中央空調控制等常用功能，適用于酒店的各種戶型。一般情況下，標準間及 小套間用一臺RCU即可滿足控制要求；對于大型套間，如果照明控制回路較多，可使用多臺RCU或選用繼電 器擴展模塊。

◆ 前瞻設計：ALLIN ONE 設計理念，高度集成，減少不必要的連線及接口，從而保障 系統穩定可靠，維護方便并降低成本。采用多CPU系統設計，芯片選用ATMEL公司AVR系列微處理器，讓RCU 擁有一顆“強大的心”
◆ 自主研發：擁有獨立的知識產權，保證產品質量及技術領先優勢；終身售后服務為您免去后顧之憂
◆ 可靠穩定：內置X/Y濾波電容、三總線技術、光電隔離、RCR按鍵去抖技術、電磁吸收濾波技術、看門狗 電路等幾十項核心技術的應用，抗浪涌、抗干擾能力強，為客房控制系統打造最可靠的核心

◆ 人性設計：RCU與其它設備連線采用插拔式接口或端子，并配有多種運行指示，便于安裝維護，減少工 程技術人員日常維護難度與工作量
◆ 精選器件：核心元件為軍工器件，并與知名合資廠商聯合研制定制繼電器，抗擊瞬間大電流，適于驅動 節能燈等，良好解決了繼電器粘連現象
◆ 嚴格質檢：產品出廠前均嚴格質檢，并有唯一條形碼，可追蹤整個流程

項目	名稱	說明
基本特征	標準型RCU型號	GH-860
RCU參數	工作電壓	DC 12V
	額定功率	<12W

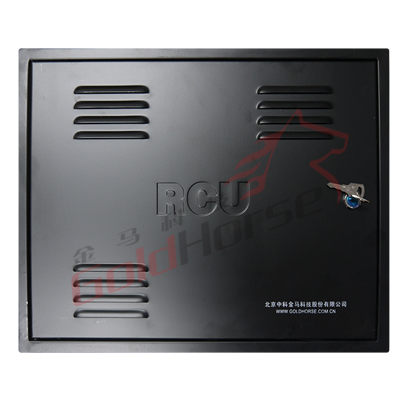

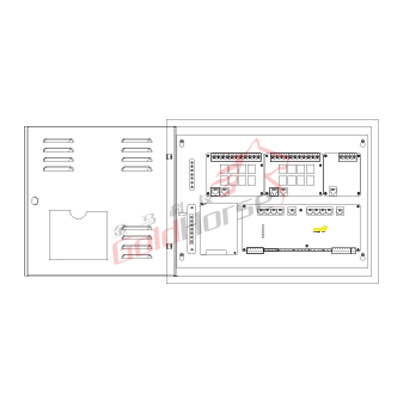

	安裝方式	RCU箱內螺絲固定或外置
	CPU主頻	7.3728MHz
	工作環境溫度	-10℃~60℃
輸入采集	開關量	31路(SF1-SF8，S1-S23)，接入普通翹板、自復位開關、門磁、SOS開關、窗磁、紅外探測器等(開關量0-DC5V輸入信號)弱電輸入信號（默認低電平有效）1路為連通房設置專用接口（S24）
	特殊功能	2路，接入插卡取電信號，一路為來自繼電器控制單元的0-AC220V信號、一路為來自取電開關的0-DC5V或0-DC12V
	門鈴按鍵	1路，來自門外顯示器（低電平有效）
輸出控制	繼電器AC220V/10A	6個（RJ45接口，每個可控制4路繼電器
	SPI控制接口	1個（可用于接指示燈驅動模塊、輸入輸出擴展模塊、空調末端控制模塊等）
	門外顯示器接口	1個（DC 12V，共陰）
	調光控制接口	1個（接調光輸出模塊）
	服務指示輸出	4路，可指示勿擾、清理、稍候、退房等（DC 5V、DC 12V可選，共陰）（內部1K限流電阻）
	干接點輸出	1個（用于控制弱電門鈴）
單客房內部通訊	RS485內部通訊接口	1個（2400~9600 bps，可同多個網絡溫控器（建議不超過8個）、智能插卡取電開關等設備通訊）（標號：A、B）
網絡通訊	TCP/IP以太網	1個（10M），GH-860模塊提供以太網接口通過傳輸介質與后臺服務器相連，接收后臺軟件發送的命令，向后臺提供采集數據。
	RS485通訊接口	1個（備用）（標號：A1、B1）
其他	ISP接口	1個，控制程序下載口
	JTAG接口	1個，程序調試接口
	對外電源輸出接口	3個，3.3V(輸出<100mA)；5V(輸出<400mA)；12V(輸出<500mA)
